洁净车间监测系统布点方案设计原则

2021/05/10 09:34
浏览量

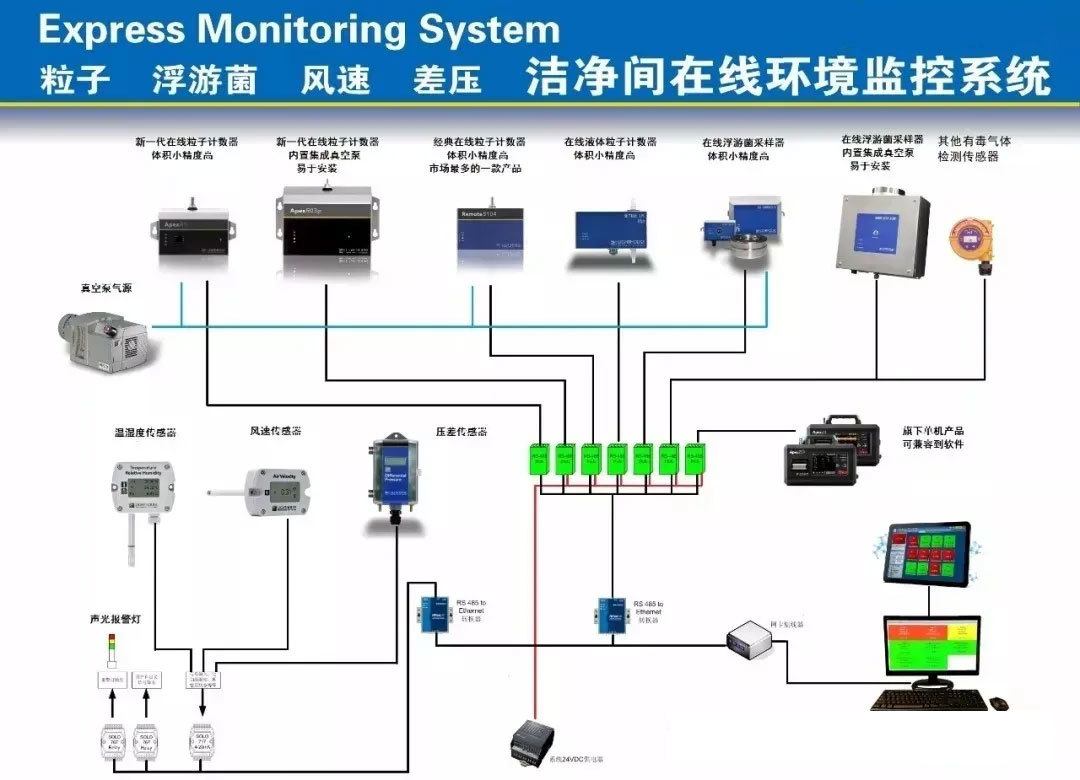

根据洁净车间的面积、设备数量、空间容积、洁净度等要求设计检测方案。需根据实际的生产需求,在洁净车间内设计符合监测内容的采样点及范围、采集器种类与数量。核心生产区与辅助区域监测精度的要求,合理布置采集器,不得影响正常的生产。

洁净车间监测系统布点原则


1、检测仪探头不得安装在靠近门的位置;
2、检测仪探头不得安装在拐角位置;
3、温湿度传感器应贴墙并垂直墙面安装,距地1000~1500mm,且应避开送、回风口,安装距离不小于1500mm;
4、正常情况下悬浮粒子计数器探头距暴露产品或关键区域的距离不大于305mm;
5、悬浮粒子计数器安装位置,应便于校准与维护;
6、悬浮粒子计数器探头安装方向应根据不同洁净环境的风向确定。对于单向气流方向的洁净环境,探头应面向气流方向;对于非单向气流方向的洁净环境,探头应垂直于地面竖直向上;
7、压差计探头应避开送、回风口,安装间距大于1500mm;
8、沉降菌监测布点时,采样点离地800-1500mm,并应尽量避开尘粒较集中的回风口;
9、浮游菌监测布点时,采样点离地800-1500mm,并应尽量避开尘粒较集中的回风口。送风口测点位置离开送风面大于300mm。
